超音波レーザー・プロファイラー
超音波可視化装置UVSでは、一度に広い面積に広がった音を画像として取り込め便利です。
が、試験片は両面研磨されている透明ガラス以外は明瞭に観測できません。
偏光された細いレーザー・ビームを用いて、プラスティックなどの透明、半透明な材料は勿論、
両面が並行でなくても観測できる超音波レーザー・プロファイラーです。

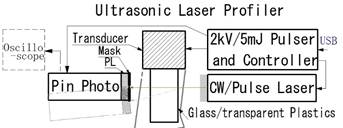

超音波レーザー・プロファイラーの出力はオシロスコープで観測します。
UVSと異なり、時間ベースの波形計測となります。
ハイドロホンなどで個体媒質の表面で音圧を測定する場合、その音圧が何に起因しているのか判りません。
例えば、2つの波が重なっている状態を観測しているのに1つの波と判断すると、大きな間違いを犯します。
表面に伝わる前の内部の状況を判断できるので重要な計測ツールとなります。
ULP本体は手の上に乗る小さな装置です。市販パルサー、ULP本体とファンクション・ジェネレータを組み合わせて使う事もできます。が、標準セットにはスパイク型パルサーが含まれています。
これはULPを制御する為の回路を含んでいます。また、市販パルサーは色々な理由から、必ずしも理想の研究用パルサーとして設計されていません。例えば肉厚測定が安定させる為、パルサーの出力インピーダンスを比較的高くしています。すると、振動子からはスパイク形状で励振したのでない音が発生し、音の発生理論と合わなくなります。その為広い範囲の種々探触子に対応できる専用の低出力インピーダンス1ｋVパルサーとの組み合わせを標準セットとしています。

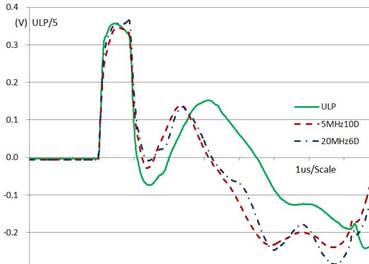

レーザープロファイラの観測波形と同じ付近を測定した5MHzと20MHzハイドロホンの比較
ULP11の仕様 注意：仕様は予告なく変更されます。

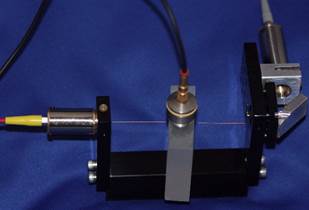

構成：レーザー・プロファイラーの本体 と BLP48
レーザー・クラス：クラス２相当（可視光で出力は１ｍW以下(波長：400〜700nm)。
瞬きなどの目の嫌悪反応により安全。）
レーザー・ビーム径： 実効φ0.3標準 レーザー受信側マスクにより、0.2φ、0.0.5x1mm長方形にできます。マスクに関しては別途ご相談ください。
受信帯域： 10kHz〜25MHz
レーザー・ユニット・ベース取り付け:カメラ用タップが切ってありますので、雲台を使って自由な位置に設定できます。
オプション１：BLP48パルサー無 レーザー・クラスは制御法に依って異なります。クラス３以上に成る事があります。
オプション2：BLP49パルサーに変更 500V4nsの高速パルサーです。10MHz以上の高い周波数の試験に使います。
オプション3：パルサーをリモート型とします。探触子までのケーブル長さを短く出来るのでより理想の波形になります。オプション１，２に対しては追加できません。
なお、既に高出力な弊社のLBPシリーズやKitPRAD2xをお持ちの場合、そのまま使える場合もあります。ご相談ください。
